Válvula Reversora 4 Vias Sanhua SHF
Válvula reversora de 4 vias série SHF para bombas de calor e sistemas com ciclo reverso. Capacidades de 3,6 a 420 kW (R410A), compatível com HCFC, HFC, HFO e HC.
A série SHF da Sanhua é a linha completa de válvulas reversoras de 4 vias para aplicações de bomba de calor, ar-condicionado central, unitário e ambiente. Inverte o fluxo do refrigerante entre condensador e evaporador sem alterar o sentido de rotação do compressor, permitindo operação em modo resfriamento ou aquecimento. Corpo em latão com pistão deslizante acionado por solenoide piloto (bobina SQ-A25, SQ-A47 Faston ou SQ-D27 biestável). Certificações UL/CSA, LVD e PED. Disponível pronta entrega na AWS Refrigeração, Master Dealer Sanhua no Brasil.
As especificações podem variar conforme modelo e aplicação. Consulte a ficha técnica ou fale com nossa equipe.
Fluidos compatíveis
Especificações técnicas
Datasheet
| Tipo | Válvula reversora de 4 vias pilotada |
|---|---|
| Série | SHF / SHF(L) |
| Kv (m³/h) | 1,5 a 40,5 |
| Conexões ODF | 1/4 a 1 5/8 pol |
| Certificações | UL/CSA, LVD, PED |
| Umidade relativa | 0 a 95% RH |
| Consumo bobina AC | 4,5 W |
| Faixa de capacidade | 3,6 a 420 kW (R410A, cond. 2) |

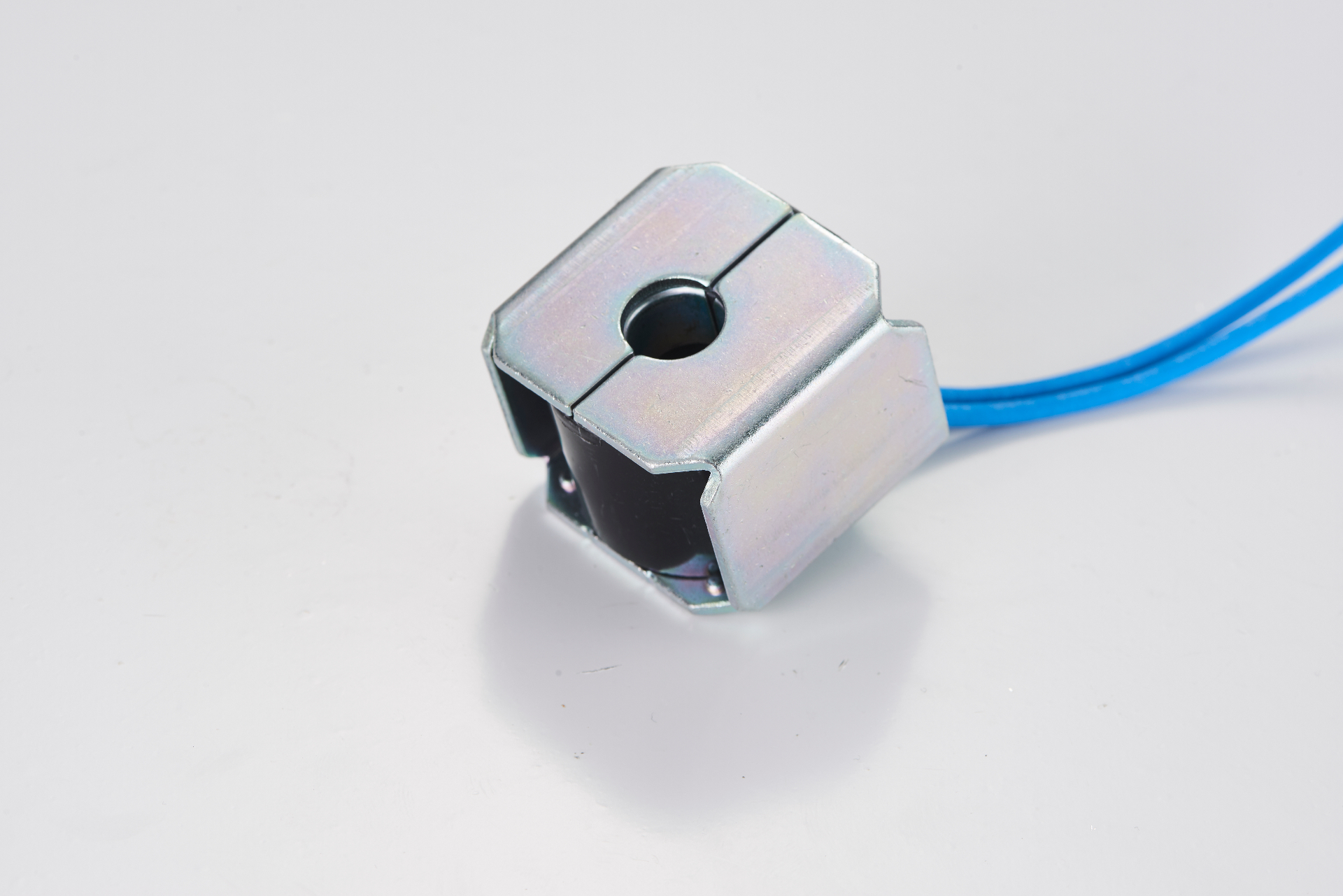

| Bobinas disponíveis | SQ-A25 (cabo AC), SQ-A47 (Faston AC), SQ-D27 (biestável DC) |
| Classe de isolação | B (até 130 °C) |
| Classe de proteção | IP54 |
| OPD mínimo (on/off) | 4 bar |
| Temperatura ambiente | -30 °C a +50 °C |
| Pressão máxima (PS) | ≥ 45 bar |
| OPD mínimo (inverter) | 1,5 bar |
| Posição de instalação | Bobina para cima ou eixo horizontal |
| Tensão típica da bobina | 220-240 V AC / 50 Hz |
| Temperatura do fluido (TS) | -30 °C a +135 °C |
Aplicações
- Bombas de calor ar-água e ar-ar
- Ar-condicionado central e unitário com ciclo reverso
- Chillers reversíveis para climatização e processo
- Ciclo de degelo por gás quente em câmaras frigoríficas
- Sistemas VRF/VRV com recuperação de calor
Benefícios
- Ampla faixa de capacidade: 3,6 a 420 kW (R410A, condição 2)
- Compatível com refrigerantes HCFC, HFC, HFO e HC (R32, R290, R1234ze/yf)
- Modelos otimizados para compressores inverter e velocidade fixa
- Pressão máxima de operação PS ≥ 45 bar
- Certificações UL/CSA, LVD, PED
- Bobinas intercambiáveis (SQ-A25, SQ-A47, SQ-D27)
