Trocadores de calor na refrigeração: tipos, seleção, instalação e manutenção

Resposta rápida: o que é um trocador de calor

Todo sistema frigorífico é, na prática, uma sequência de trocas térmicas: o fluido refrigerante retira calor de um meio no evaporador e rejeita esse calor em outro meio no condensador. Quando um desses meios é líquido — água, água com glicol, salmoura, óleo — entra em cena o trocador de calor líquido-refrigerante. Escolher o tipo e o tamanho corretos define a eficiência do ciclo, a carga de fluido do sistema e a vida útil do compressor.

Como funciona a troca térmica

A potência trocada depende de três fatores: o coeficiente global de troca (U), a área de troca (A) e a diferença média logarítmica de temperatura entre os fluidos (LMTD). Em forma simples: Q = U × A × LMTD. Aumentar a turbulência eleva o U; aumentar o número de placas ou tubos eleva a área; trabalhar em contracorrente maximiza a diferença de temperatura disponível.

• Contracorrente: os fluidos entram por lados opostos. É o arranjo padrão em trocadores a placas porque permite aproximar muito as temperaturas de saída.
• Corrente paralela: entram pelo mesmo lado. Usada em alguns evaporadores para estabilizar a ebulição, mas com menor diferença média.
• Aproximação (approach ou pinch): menor diferença entre as temperaturas dos dois fluidos. Valores menores exigem mais área, porém melhoram a eficiência do ciclo.
• Perda de carga: turbulência maior melhora a troca, mas exige mais energia de bomba. Todo dimensionamento é um equilíbrio entre troca e perda de carga.

Principais tipos de trocador de calor

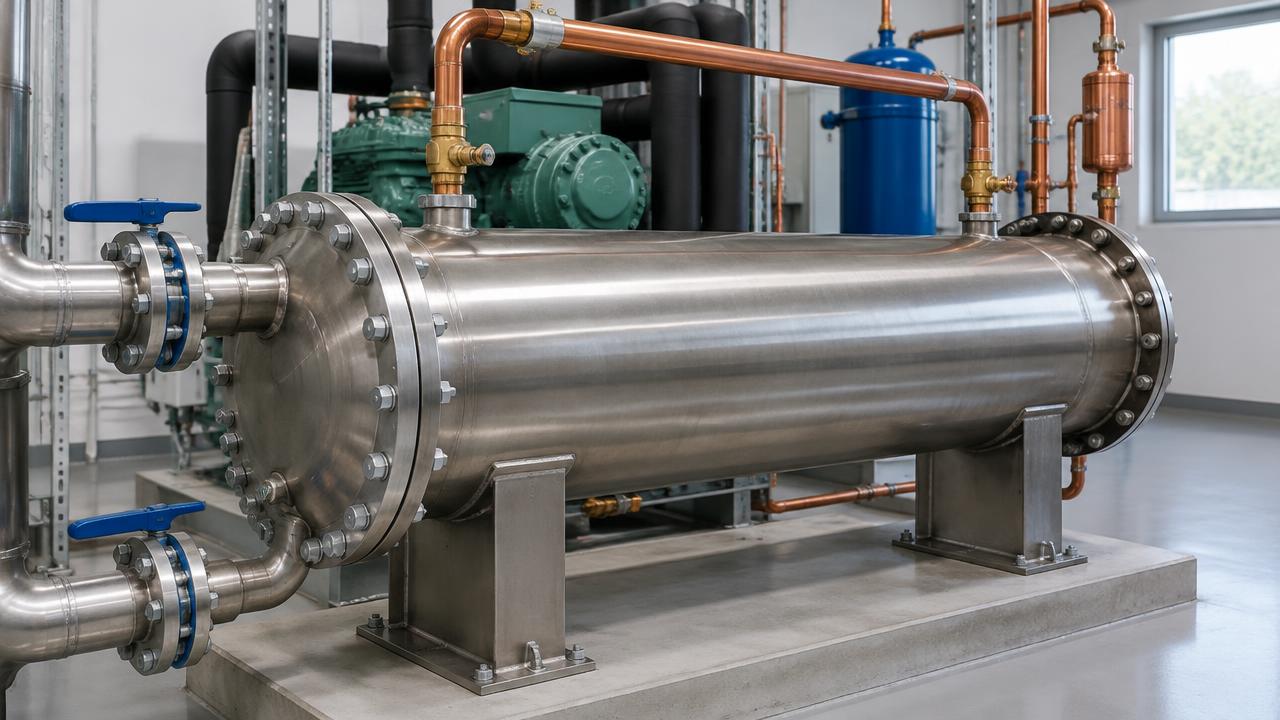

Casco e tubo (shell and tube)

Feixe de tubos dentro de um casco cilíndrico. É robusto, tolera sujeira e altas pressões e permite limpeza mecânica dos tubos. Por outro lado, ocupa muito espaço, pesa mais e exige grande carga de fluido refrigerante — principalmente na versão inundada. Ainda é comum em chillers de grande porte, plantas de amônia e condensadores com água de torre de qualidade ruim.

Coaxial (tubo em tubo)

Um tubo dentro do outro, geralmente enrolado em espiral. Simples, barato e tolerante a água com partículas, por isso aparece em bombas de calor de piscina e pequenas unidades condensadoras a água. A eficiência por volume é bem menor que a de placas.

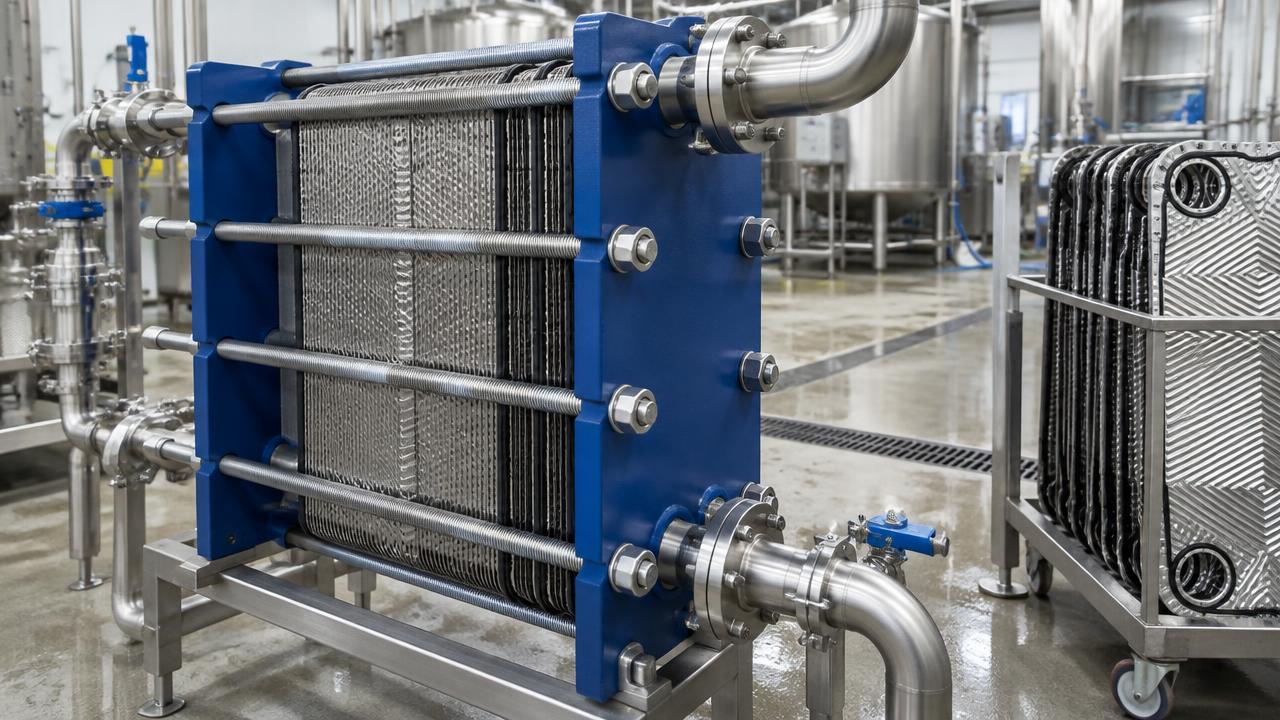

Placas gaxetadas (desmontáveis)

Placas prensadas montadas em um quadro com barramentos e vedadas por gaxetas de borracha. Podem ser abertas para limpeza e ter placas adicionadas para ampliar a capacidade. São a escolha típica para água-água, alimentos (pasteurização, resfriamento de leite e mosto) e processos com risco de incrustação. As gaxetas limitam pressão e temperatura, então em geral não são usadas com fluido refrigerante.

Placas brasadas (BPHE)

Placas de aço inoxidável unidas por brasagem a vácuo, normalmente com cobre, formando um bloco único sem gaxetas. O resultado suporta as pressões dos fluidos refrigerantes modernos (como R410A e R32), ocupa uma fração do volume de um casco e tubo e tem alta turbulência, mesmo com vazões baixas. A limitação é que não pode ser aberto: a limpeza é química, por circulação (CIP).

Aletado ar-fluido

Serpentinas de tubo de cobre com aletas de alumínio, presentes em evaporadores de câmaras frias e condensadores a ar. Também são trocadores de calor, mas a troca é com o ar, e não com um líquido. Não são o foco deste guia.

Comparativo entre os tipos

Evaporador, condensador e outros usos

• Evaporador de chiller: o fluido refrigerante ferve e resfria água ou água com glicol que segue para fan coils ou para o processo.
• Condensador a água: o refrigerante condensa trocando calor com água de torre, de poço ou de um circuito de recuperação.
• Subresfriador e economizador: aumenta o subresfriamento do líquido e melhora a capacidade do ciclo, inclusive em compressores com injeção de vapor.
• Dessuperaquecedor e recuperação de calor: aproveita a energia da descarga do compressor para aquecer água de lavagem ou de banho.
• Bomba de calor reversível: o mesmo trocador atua ora como evaporador, ora como condensador, comutado pela válvula reversora.
• Resfriamento de óleo, de moldes, de prensas e de laser: circuito secundário sem contato com o produto.

Como evaporador, o trocador a placas precisa de boa distribuição do fluido refrigerante entre os canais. Por isso a escolha e o ajuste da válvula de expansão — termostática ou eletrônica — influenciam diretamente a capacidade real e a estabilidade do superaquecimento.

Como selecionar um trocador de calor

A seleção é feita no software do fabricante, mas a qualidade do resultado depende dos dados enviados. Antes de pedir cotação, levante:

1. 1Função: evaporador, condensador, subresfriador, água-água ou óleo-água.
2. 2Capacidade necessária (kW ou TR) e fluido refrigerante utilizado.
3. 3Temperatura de evaporação ou de condensação e o superaquecimento ou subresfriamento desejado.
4. 4Fluido secundário (água, glicol e concentração, óleo), vazão e temperaturas de entrada e saída.
5. 5Perda de carga máxima aceitável no lado da água.
6. 6Pressão máxima de trabalho de cada circuito e tipo de conexão (solda, rosca, flange).
7. 7Qualidade da água: dureza, cloretos, pH e presença de sólidos — define o material e a margem de incrustação.

Evite superdimensionar sem critério. Um evaporador muito grande pode trabalhar com vazão baixa por canal, perdendo turbulência, distribuição e retorno de óleo. O correto é selecionar para o ponto real de operação e verificar também a condição de carga parcial.

Boas práticas de instalação

• Montar na vertical, com as conexões na posição indicada pelo fabricante, e respeitar a identificação de entrada e saída de cada circuito.
• Ligar os fluidos em contracorrente, salvo orientação diferente na ficha do modelo.
• Instalar filtro na entrada de água (malha fina, conforme orientação do fabricante). Partículas entopem canais estreitos.
• Brasar as conexões com passagem de nitrogênio e proteger o corpo do aquecimento excessivo.
• Não usar o trocador como apoio da tubulação: fixar o equipamento por suportes próprios e prever elementos que absorvam vibração.
• Prever válvulas de bloqueio e conexões para limpeza química por circulação.
• Purgar o ar do circuito de água na partida; bolsões de ar reduzem a área útil de troca.

Proteção contra congelamento

Congelamento é a principal causa de quebra de evaporadores a placas. Quando a água congela dentro dos canais, a expansão do gelo rompe a brasagem e provoca vazamento entre os circuitos — o refrigerante contamina a água ou a água entra no sistema frigorífico. Para evitar:

• Garantir que a bomba de água ligue antes do compressor e desligue depois dele.
• Usar fluxostato ou pressostato diferencial no lado da água, intertravado com o compressor.
• Configurar proteção por baixa pressão de evaporação e por temperatura mínima de saída da água.
• Usar água com glicol na concentração adequada quando a temperatura de saída for próxima de 0 °C.
• Drenar ou manter a circulação do circuito em paradas longas com risco de geada.
• Em bombas de calor, cuidar da comutação e do degelo: é o momento de maior risco de congelamento.

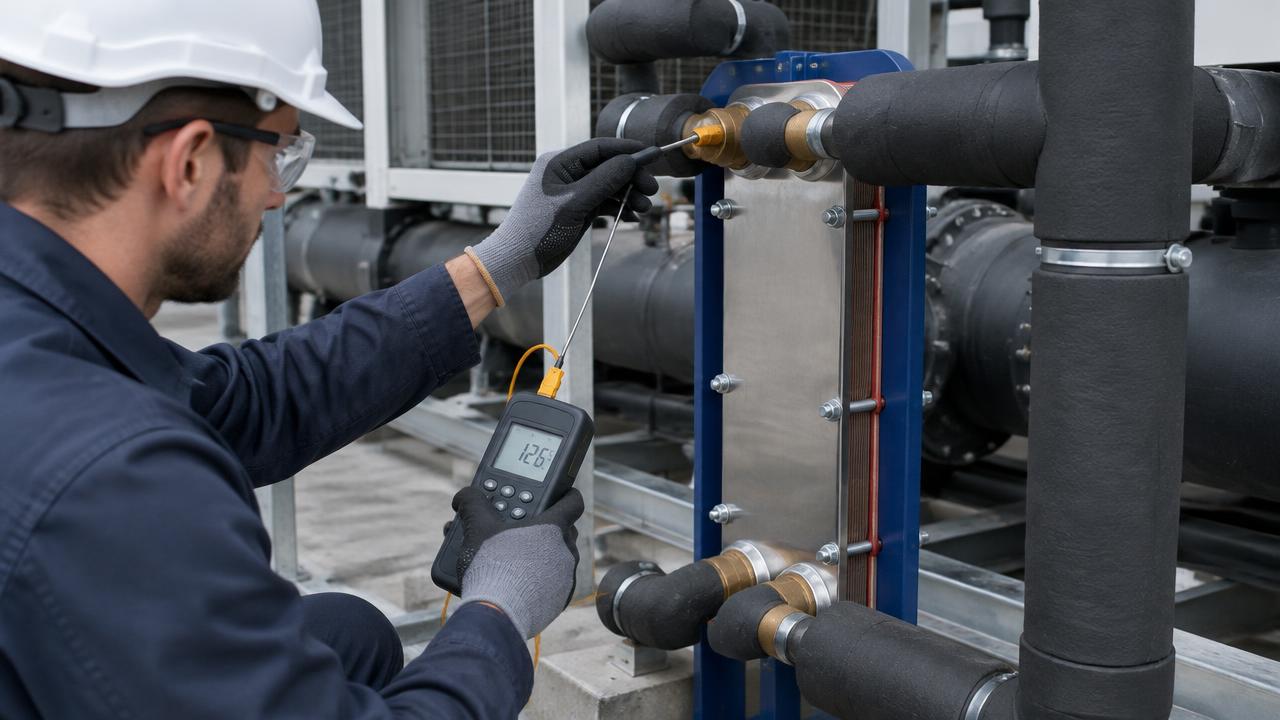

Incrustação e limpeza

Calcário, lodo e produtos de corrosão formam uma camada isolante nas placas. Os sinais aparecem no sistema: aumento da diferença entre a temperatura de condensação e a da água, queda da temperatura de evaporação, maior perda de carga no lado da água e alarmes de alta pressão. Como o BPHE não pode ser aberto, a limpeza é feita por circulação:

1. 1Isolar o trocador e drenar o circuito de água.
2. 2Circular, de preferência no sentido contrário ao fluxo normal, uma solução de limpeza compatível com inox e cobre, na concentração recomendada pelo fornecedor do produto.
3. 3Manter a circulação pelo tempo indicado e acompanhar a liberação de gases e a mudança de cor da solução.
4. 4Enxaguar abundantemente com água limpa até o pH neutro.
5. 5Se necessário, passivar e voltar o circuito ao tratamento de água normal.

A melhor manutenção é a preventiva: tratamento de água, filtro limpo, vazão dentro do projeto e registro periódico das temperaturas e pressões para identificar a perda de desempenho antes de virar parada.

Diagnóstico de falhas
