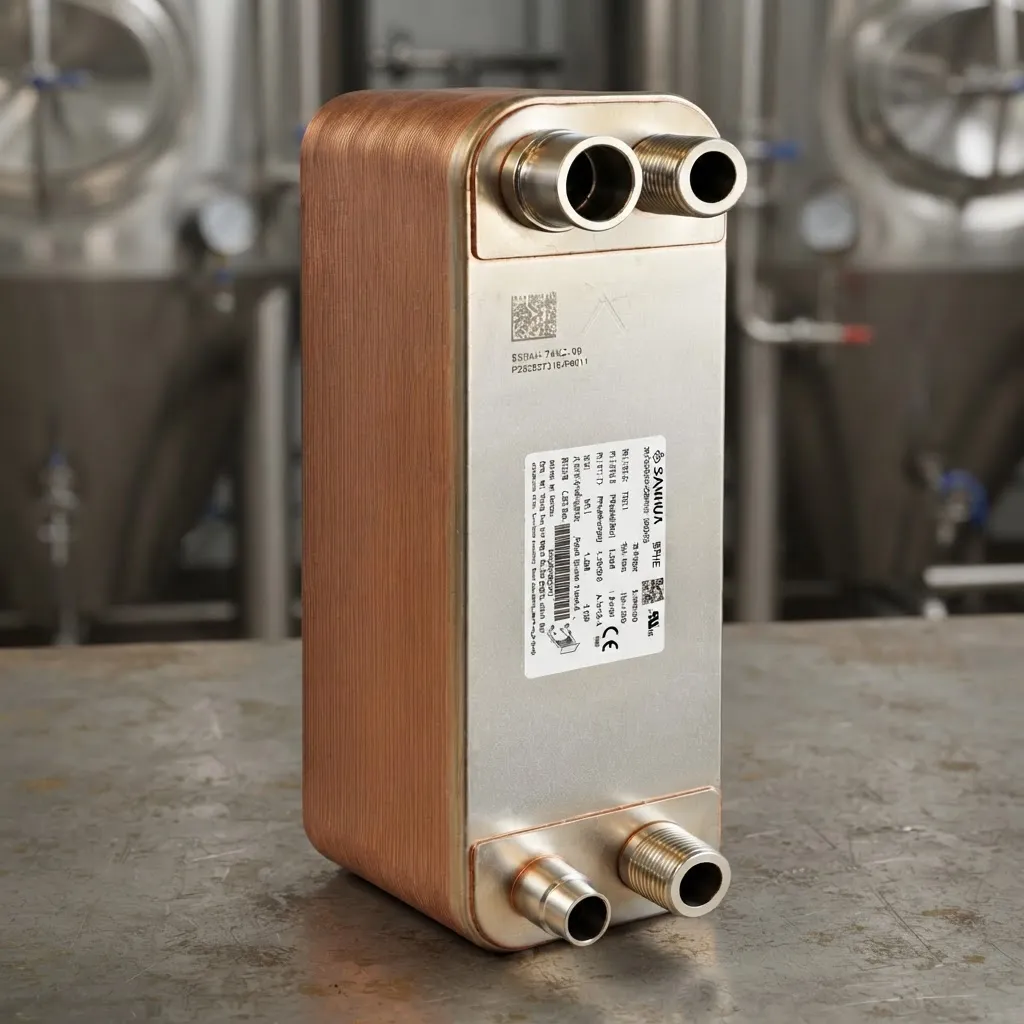

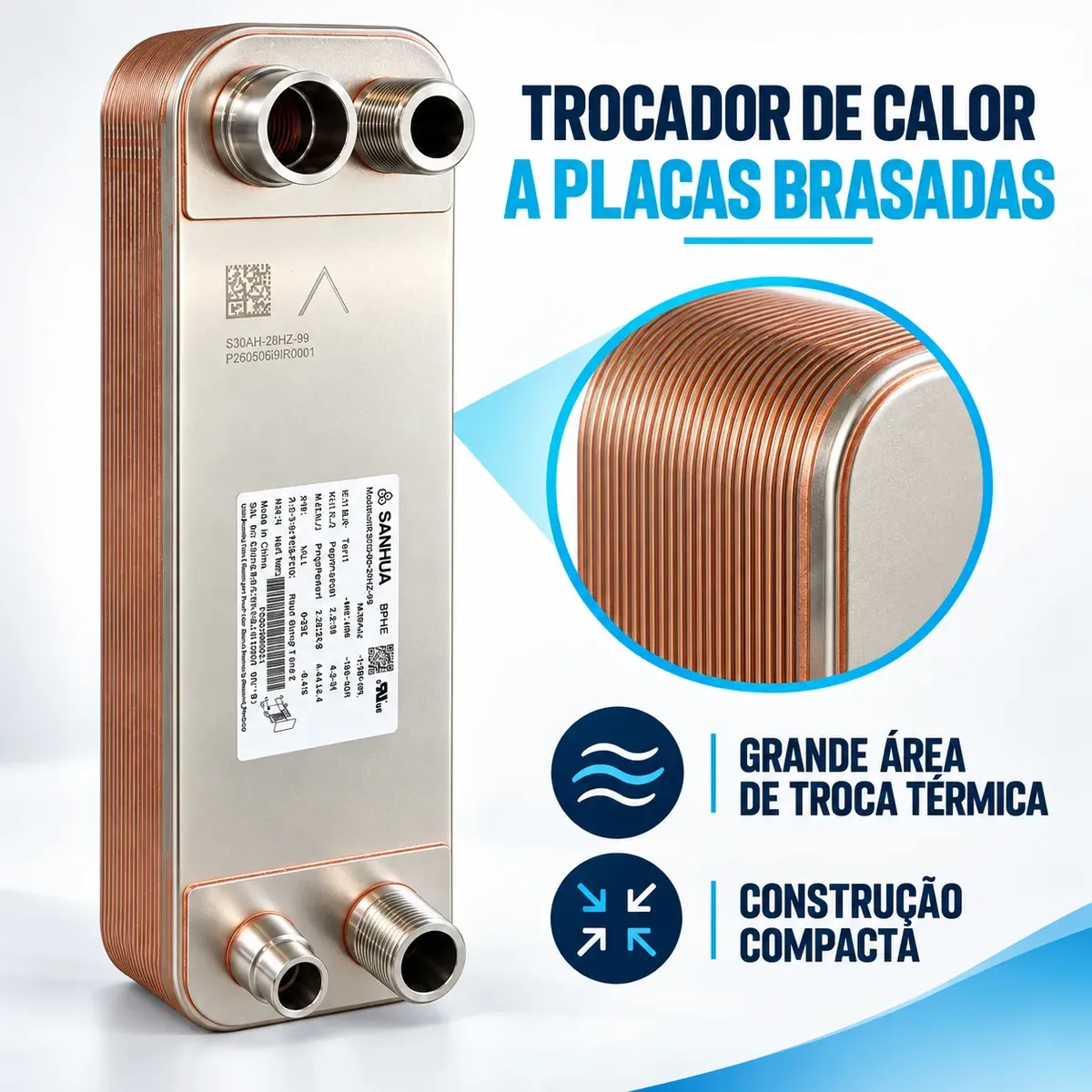

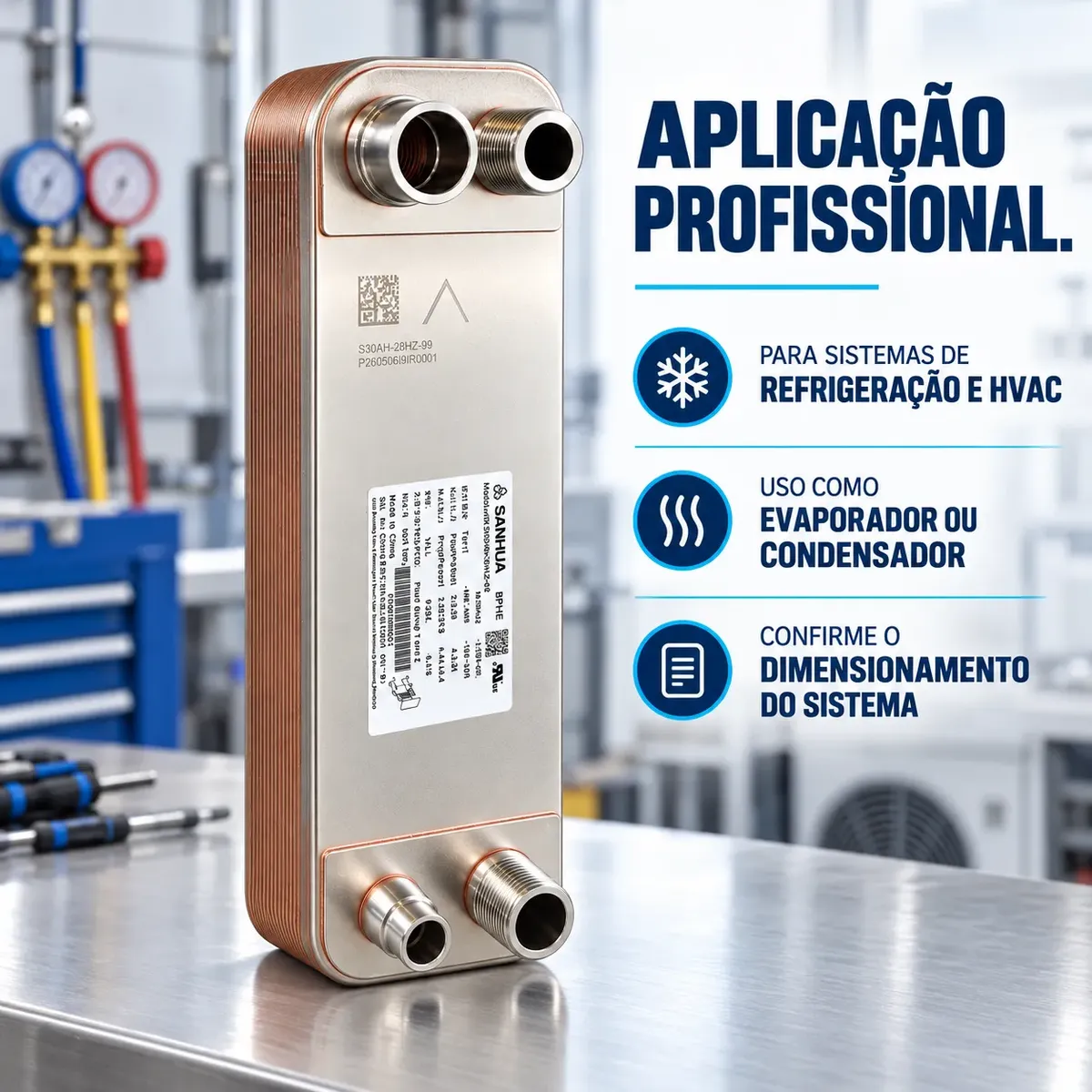

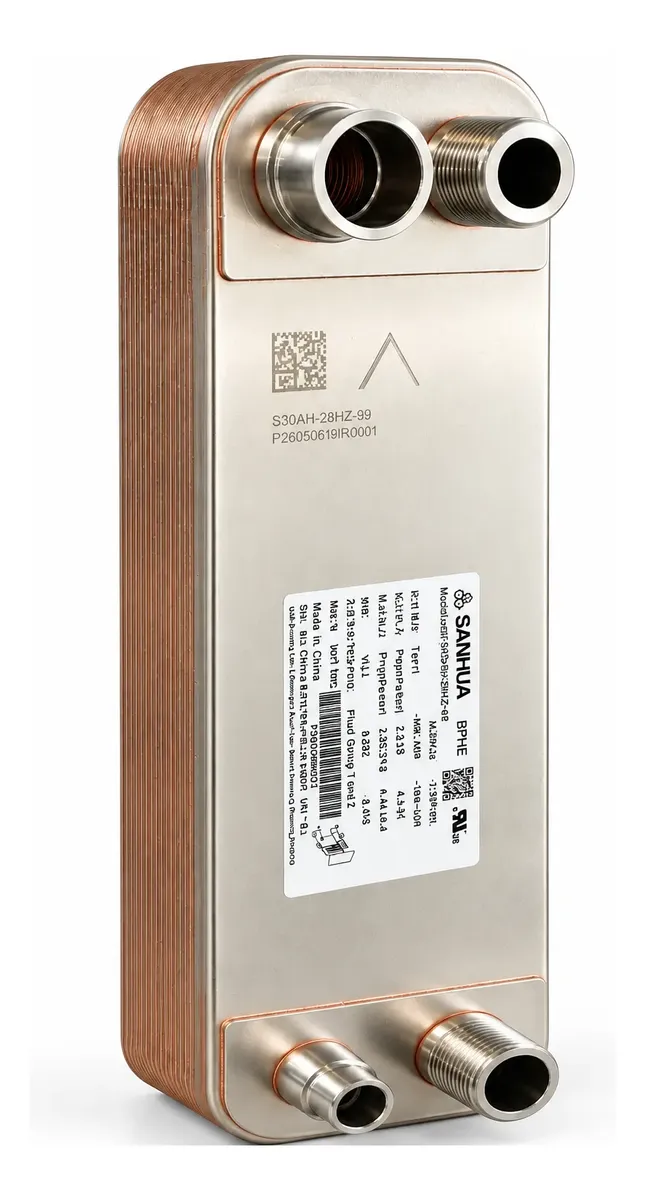

Trocador de Calor a Placas Brasadas Sanhua BPHE
Trocador de calor a placas brasadas em aço inox, de 1 a 600 kW, com placa assimétrica patenteada e menor perda de carga no lado da água.
Trocador de calor de placas brasadas para uso comercial e trocador de calor industrial — de 1 a 600 kW.
A linha BPHE da Sanhua reúne trocadores de calor a placas brasadas em aço inoxidável para condensação, evaporação, economizador e recuperação de calor. O desenho assimétrico patenteado reduz o volume do lado do refrigerante e amplia o lado secundário: nos testes do laboratório Sanhua, a linha apresenta em média 1 K menos de aproximação de temperatura e 25% menos perda de carga no lado da água, reduzindo o consumo das bombas. O distribuidor patenteado integrado às placas garante distribuição uniforme de refrigerante em evaporadores médios e grandes, e o projeto anti-congelamento desvia a água das zonas de baixa velocidade, reduzindo o risco de ruptura em partidas e degelos de chillers e bombas de calor. A estrutura também é validada contra fadiga térmica, típica de bombas de calor e sistemas cascata.
As especificações podem variar conforme modelo e aplicação. Consulte a ficha técnica ou fale com nossa equipe.
Fluidos compatíveis
Especificações técnicas
Datasheet
| Modelos | S6B, S6C, S11A, B12, S12B, S14B, S20, S20B, S20C, S20D, S27C, S30A, S40A, S60, S60B, S60C, S65A, S95B, S95C, S114A, S120, S200 |
|---|---|

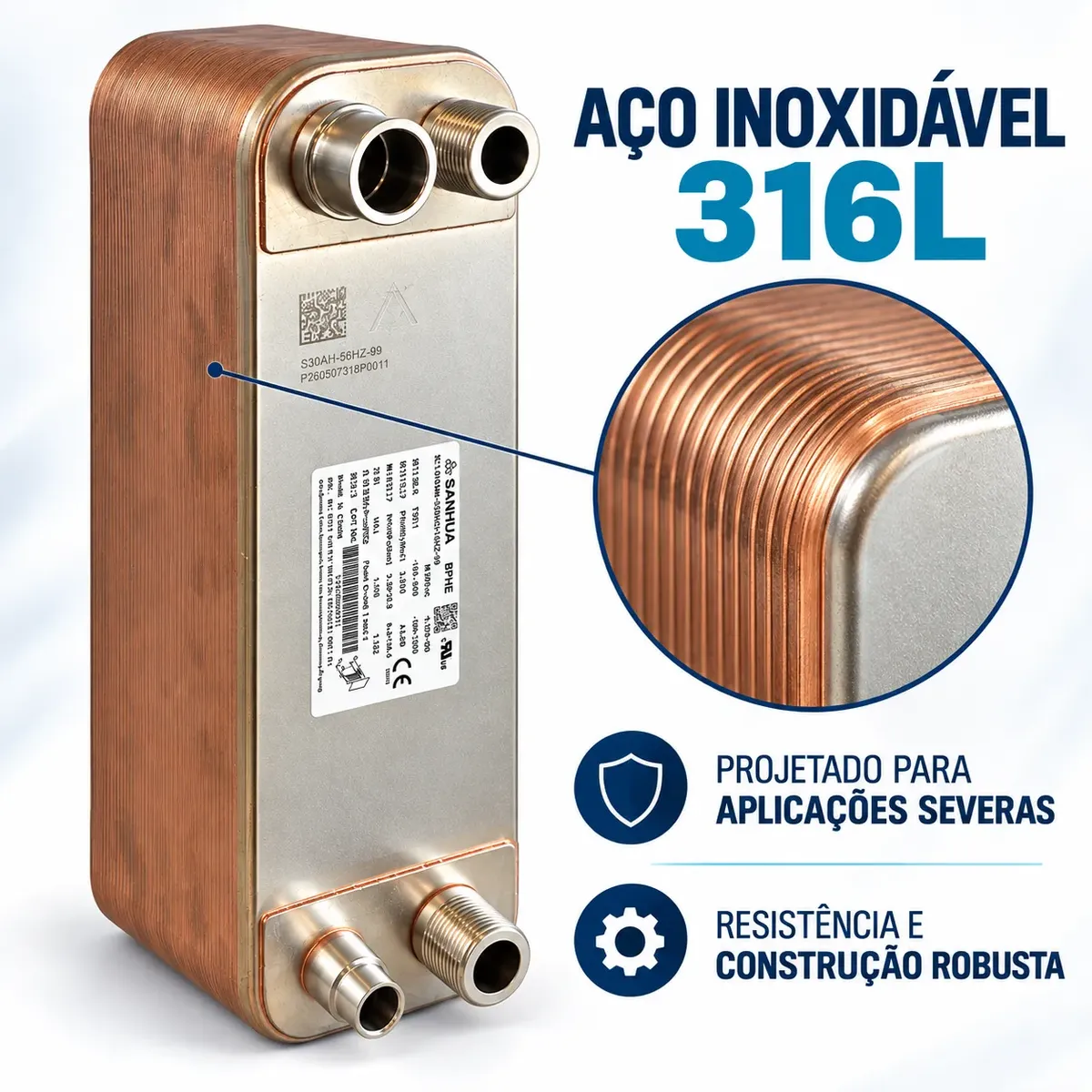

| Material | Aço inoxidável brasado |
| Acessórios | Parafusos prisioneiros e pés de fixação sob consulta |
| Certificações | UL, CE, PED 2014/68/EU, ISO 9001, RoHS |
| Capacidade da linha | 1 a 600 kW (0,3 a 168 TR) |
| Temperatura de trabalho | -196 a +200 °C |
| Número máximo de placas | 60 a 260 (conforme modelo) |
| Pressão máxima de trabalho | até 4,9 MPa (conforme modelo) |
Modelos da linha
Séries BPHE Sanhua
aproximação de temperatura média vs. outros assimétricos
perda de carga média no lado da água
faixa de temperatura de trabalho
| Modelo | L x A (mm) | Capacidade (kW) | Máx. placas | Pressão máx. (MPa) | Aplicação de destaque |
|---|---|---|---|---|---|
| S6B / S6C | 54 x 119 | 1–5 | 60 | 4,9 | Economizador VRF e bomba de calor |
| S11A | 76 x 154 | 1–8 | 60 | 3,0 ou 4,9 | Resfriamento de baterias (ônibus elétrico) |
| B12 | 73 x 192 | 1–80 | 60 | 1,0 | Caldeiras (placa assimétrica) |
| S12B | 77 x 192 | 1–10 | 60 | 4,9 | Economizador / baterias |
| S14B | 77 x 213 | 2–15 | 60 | 4,9 | Armazenamento de energia |
| S20 / S20B / S20C | 75–76 x 317–318 | 2–25 | 60 | 3,0–4,9 | Chiller, rack de refrigeração, CDU data center |
| S20D | 76 x 312 | 2–25 | 120 | 4,9 | R290, com distribuidor |
| S27C | 116 x 314 | 2–30 | 120 | 4,9 | Chiller e rack (assimétrica) |
| S30A | 97 x 327 | 5–30 | 120 | 2,5 / 4,9 | Condensador/evaporador até 30 kW, R410A e R32 |
| S40A | 118 x 332 | 5–40 | 120 | 2,5 / 4,9 | Mini chiller, bomba de calor |
| S60 / S60B / S60C | 119 x 526 | 10–90 | 120 | 2,5–4,9 | Chiller, data center |
| S65A | 119 x 534 | 10–90 | 120 | 2,5 / 3,2 | Chiller, data center |
| S95B / S95C | 196 x 621 | 30–200 | 250 | 2,5–4,9 | Chillers de grande porte |
| S114A | 186 x 613 | 30–200 | 250 | 3,0 | CDU data center |
| S120 | 243 x 528 | 30–400 | 260 | 3,0 | CDU data center (novo) |
| S200 | 322 x 737 | 80–600 | 250 | 2,5 / 4,9 | Grandes capacidades |
Valores de referência do catálogo Sanhua. A seleção final depende das condições do projeto — fale com a engenharia da AWS.
Guia rápido
Como funciona um trocador de calor a placas
Um trocador de calor de placas transfere calor entre dois fluidos — por exemplo, refrigerante e água — que circulam em canais alternados formados por placas corrugadas de aço inox. Os fluidos nunca se misturam: o calor passa pela parede fina da placa, o que garante alta eficiência em pouco espaço.
No trocador de calor brasado, as placas são unidas por brasagem (normalmente cobre) em forno a vácuo. O resultado é um bloco compacto, sem gaxetas, que suporta altas pressões — ideal para refrigerantes como R410A, R32 e R290. Já o trocador gaxetado usa juntas de borracha e pode ser desmontado, sendo mais comum em processos industriais com fluidos sujos e baixa pressão.
Em refrigeração e HVAC, o trocador brasado atua como evaporador e condensador de chillers e bombas de calor, economizador de compressores, recuperador de calor e resfriador de baterias e data centers.
Perguntas frequentes
Dúvidas sobre o trocador BPHE
Qual a diferença entre trocador de calor brasado e gaxetado?
O brasado é um bloco selado, compacto e resistente a alta pressão, ideal para refrigerantes. O gaxetado usa juntas, pode ser aberto para limpeza e atende melhor processos de baixa pressão com fluidos sujos.
Como escolher o modelo certo?
A seleção depende da capacidade (kW), do refrigerante, das temperaturas e da vazão de água. Envie esses dados para a engenharia da AWS e indicamos o modelo e o número de placas.
Quais fluidos são compatíveis?
A linha atende refrigerantes de alta pressão como R410A e R32, e o modelo S20D é próprio para R290. No lado secundário, água e soluções de glicol. Confirme a compatibilidade do seu projeto com nossa equipe.
Qual a pressão máxima de trabalho?
Até 4,9 MPa, conforme o modelo e o lado do circuito. A temperatura de trabalho vai de -196 a +200 °C.
Tem em estoque no Brasil?
A AWS Refrigeração é Master Dealer Sanhua no Brasil. Consulte pelo WhatsApp a disponibilidade e o prazo do modelo desejado.
Onde baixo o catálogo técnico?
Use o botão “Baixar catálogo (PDF)” no topo desta página ou acesse a área de Downloads.
Aplicações
- HVAC/R
- Chillers condensação a ar e água
- Bombas de calor ar-água e geotérmicas
- Economizador VRF e rack de refrigeração
- Resfriamento de data centers (CDU)
- Resfriamento de baterias e armazenamento de energia
- Recuperação de calor
- Refrigeração comercial e industrial
Benefícios
- Placa assimétrica patenteada: em média 25% menos perda de carga no lado da água
- Aproximação de temperatura em média 1 K menor
- Distribuidor patenteado para evaporadores
- Projeto anti-congelamento
- Resistência a fadiga térmica
- Compacto, leve e com menor carga de refrigerante
- Certificações UL, CE, PED 2014/68/EU, ISO 9001 e RoHS
